防犯カメラの映像ノイズの原因は？症状別の確認順と電気系統の対処法

防犯カメラの映像ノイズは、カメラ本体の故障だけでなく、電源、ケーブル、照明、通信の影響でも起こります。横線やちらつきが出ても、すぐに機器交換と決めないことが大切です。

最初に、ノイズの見え方、発生時刻、対象のカメラ台数、昼夜や照明との関係を記録します。危険な兆候がなければ、電源、手の届く接続部、配線環境の順に、一度に一条件だけ変えて比べます。

ただし、焦げ臭さ、変色、異常な発熱、水濡れがある場合は比較を続けません。コンセント、固定配線、分電盤を触る作業も避け、電気工事業者や設置業者へ状況を伝えてください。

ノイズの見え方で最初の確認先を分ける

同じ「映像ノイズ」でも、見え方によって最初に確認する場所が変わります。表から症状に近い行を探し、右列の場所から確認してください。

複数の原因が重なるケースもありますが、この見え方を手がかりにすると、チェックすべき箇所をある程度絞れます。

ライブ映像だけでなく、同じ時刻の録画映像も確認してください。録画にも乱れが残るか、表示中だけ乱れるかで、カメラ側とモニター・再生側を分けやすくなります。

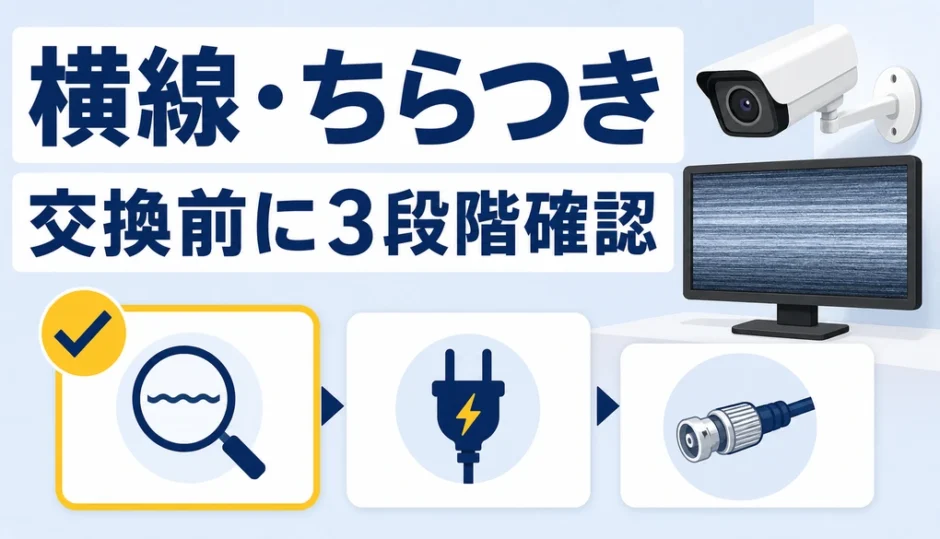

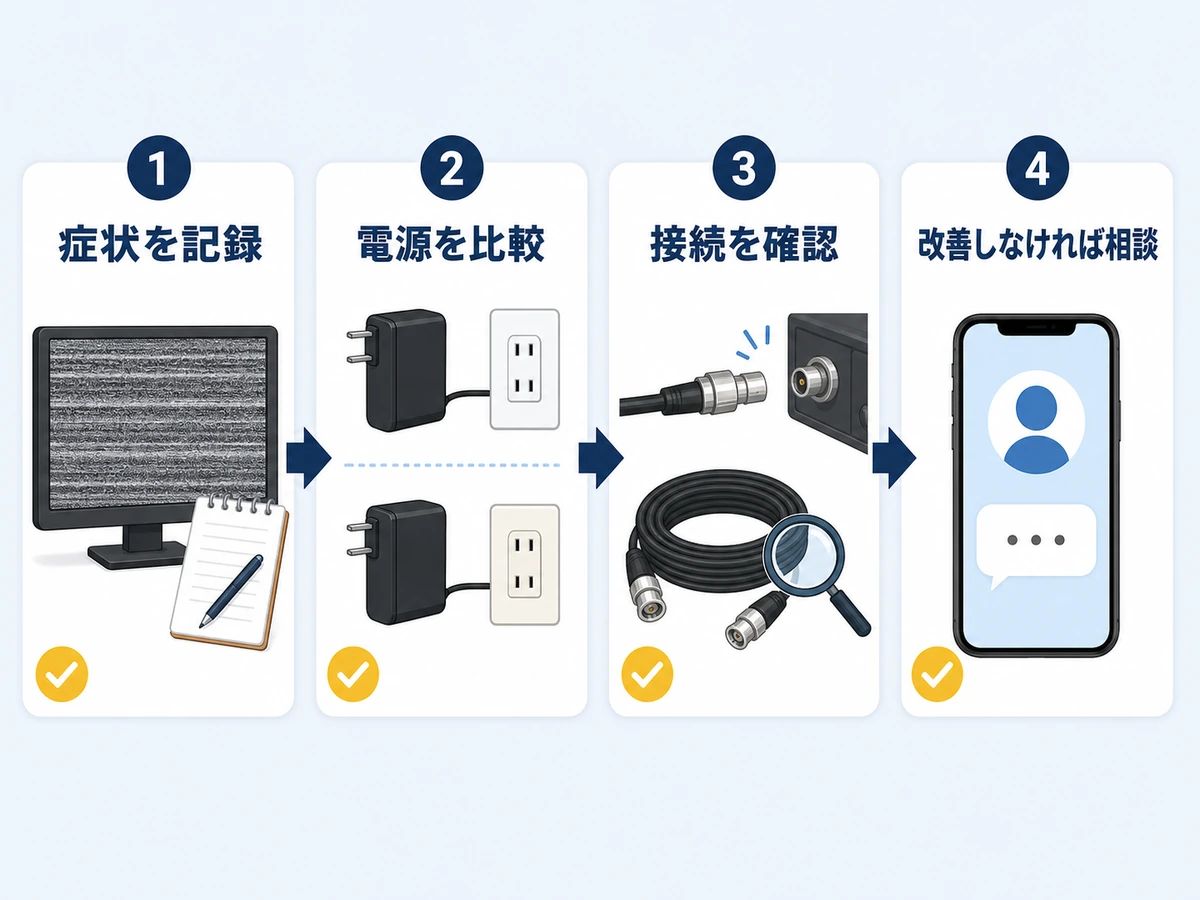

防犯カメラの映像ノイズを安全に確認する順番

原因を早く絞るには、部品をまとめて交換せず、条件を一つずつ変えます。確認は次の3段階で進めると、どの変更で映像が変わったか追いやすくなります。

症状と発生条件を記録する

横線、ちらつき、粒状、ブロック状のどれに近いかを、スマートフォンの写真や動画で残します。発生時刻、昼夜、照明や大型機器の動作、対象台数も一緒に控えてください。

常時出るのか、特定の時間だけ出るのかも判断材料です。照明を点けたときだけならフリッカー、機械の稼働中だけなら電磁干渉など、次の確認先を絞れます。

危険がなければ電源だけを比較する

電源プラグやコードに異常がなく、乾いた手の届く場所なら、指定アダプターを変えずに別の正常なコンセントで短時間比較します。延長タップを介している場合は、接続条件も記録します。

別の電源で改善しても、コンセント側の故障と即断はできません。タップの容量、差し込みの緩み、同時に動く機器など、変えた条件を一つずつ戻して再現するか確認します。

電圧や端子が合いそうに見えても、別製品のACアダプターを流用しないでください。必要な電圧、電流、極性、コネクタは機種ごとに異なるため、付属品かメーカー指定品を使います。

電源を切って接続部と配線を確認する

カメラと録画機の電源を切り、手の届く乾いた接続部に緩み、抜け、変形、腐食がないか目視します。防水コネクタの分解、壁内配線の引き直し、高所作業はセルフチェックに含めません。

外から見ると問題なさそうでも、内部で断線しかけているケーブルや、端子部分の接触が甘くなったコネクタがノイズの原因になっていることがあります。

同じ仕様のカメラが複数あり、安全に接続できる場合は、接続先を一つだけ入れ替えてノイズが移るか比較します。機器、電源、ケーブルのどれに症状が付いて動くかを記録してください。

電気系統で映像ノイズが起きる主な原因

電気系統は、給電、周囲からの干渉、信号経路の接触の3つに分けて確認します。症状が似ていても対処は異なるため、上から順に当てはまる条件を見てください。

電源アダプターや給電不足

電源アダプターの劣化、差し込みの緩み、共有電源装置の容量不足などで給電が不安定になると、映像がちらついたり途切れたりする場合があります。複数台が同時に乱れるなら、共通の電源装置も確認対象です。

ただし、電源装置を交換するときは、カメラの型番と指定仕様を確認します。電源ランプが点いていることだけでは、必要な電力が安定して供給されているかまでは判断できません。

電力線やモーターからの電磁干渉

防犯カメラのケーブルが電力線の近くを長く並行して通っていると、電磁誘導によって映像に横縞のノイズが出ることがあります。

工場や倉庫では、モーターやインバーター機器の稼働と症状が連動するか確認します。家庭でも、照明や大型家電の配線とカメラケーブルが近い場合は、発生時刻との関係を見てください。

露出した低電圧ケーブルを安全に動かせる場合だけ、電力線との距離を一時的に変えて比較します。壁内や配管内のルート変更は、施工業者へ現状の配線図や発生条件を伝えて判断を依頼します。

ケーブル・コネクタの劣化や接触不良

特定の1台だけに不規則な乱れが出る場合は、そのカメラの電源、映像ケーブル、LANケーブル、コネクタを順に確認します。屋外の接続部では、水分や腐食の有無も見ます。

ケーブルの被覆に傷がある、端子が変形している、触れると映像が変わるといった状態なら、使用を続けながら何度も動かしません。型番と配線方式を控え、交換範囲を設置業者へ確認します。

電気系統以外を疑うノイズの見え方

横線やちらつきが見えても、原因が電源や配線とは限りません。照明・暗所・ネットワークも切り分けると、不要な配線交換を避けやすくなります。

照明を点けたときだけちらつく

蛍光灯やLED照明の点滅周期とカメラの撮影タイミングが合わないと、フリッカーとしてちらつきや横線が見える場合があります。照明のオン・オフと症状が連動するか確認してください。

対応機種にはフリッカレスやアンチフリッカーなどの設定があります。50Hz・60Hzの選択や利用できる撮像モードは機種で異なるため、設定名を推測せず取扱説明書を確認します。

夜間だけ粒状に見える

暗い場所では、カメラが感度を上げることで粒状ノイズが目立つ場合があります。昼間は正常で夜間だけ全体がざらつくなら、まず周囲の明るさと夜間モードを確認します。

補助灯、赤外線、ゲイン、ノイズ低減の設定は機種により異なります。数値を一律に変更せず、現在値を記録してから取扱説明書の範囲で一項目ずつ比較してください。

ブロック状に崩れる・動きが止まる

映像が四角いブロック状に崩れる、動きが止まる、再生中だけ乱れる場合は、ネットワークや録画・再生環境も確認します。電磁干渉による横縞とは、切り分ける場所が異なります。

同じ時刻のライブ映像と録画映像、同一ネットワーク内と外出先からの表示を比べます。録画は正常で遠隔表示だけ乱れるなら、カメラ交換前に通信経路や表示端末を確認します。

対策部品や機器交換を決める前に確認すること

シールドケーブル、フェライトコア、ノイズフィルタは、原因と機器仕様が合う場合に検討する部品です。横線だけで部品を追加しないでください。原因が隠れ、再発時の切り分けが難しくなります。

配線ルートや電源設計に根本的な問題が残っている場合、フィルタだけでは十分に改善しないことがあるため、先に発生条件と症状が移る先を確認します。

機器交換も同じです。1台だけか複数台か、昼夜で変わるか、録画にも残るかを整理すれば、カメラ、アダプター、ケーブル、録画機のどこを優先して点検するか決めやすくなります。

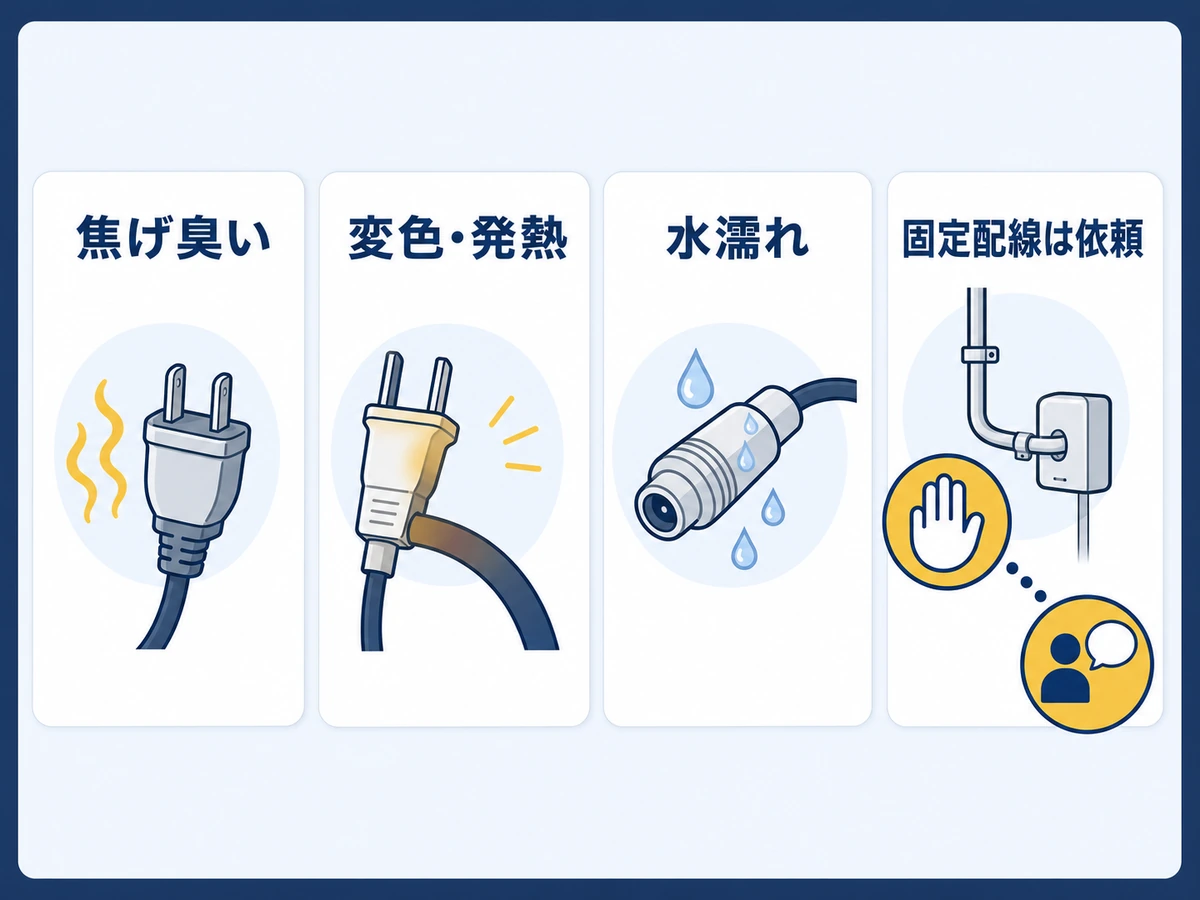

自分で確認を止めて相談する目安

電源まわりに異常があるときは使用を止める

次の状態は、映像ノイズの比較テストを続ける場面ではありません。安全に電源を切れる場合は使用を止め、無理に抜き差しや分解をせず、周囲を触れない状態にします。

• 焦げ臭さ、煙、異音がある
• プラグやコードに破損、変形、変色、異常な発熱がある
• 電源や接続部が水に濡れている、腐食している
• コンセント、固定配線、分電盤の工事が必要になる

焦げ臭さや異常発熱があるときは使用を続けないでください。電源設備は電気工事業者へ、カメラや録画機、信号配線は販売店または防犯設備の施工業者へ相談します。

固定配線やコンセントの増設・交換は、資格が必要になる電気工事を含みます。防犯カメラのノイズ対策としても、一般の読者が分電盤や壁内配線を開ける手順には進まないでください。

屋外防犯カメラの延長コードは危険？コンセントが遠い時の安全確認

相談先に症状と試したことを伝える

相談時は「ノイズが入る」だけでなく、発生条件と比較結果を伝えます。訪問前に原因範囲を共有できれば、必要な機器や確認箇所を絞りやすくなります。

購入直後や保証期間内なら、先にメーカーまたは販売店へ型番と症状を伝えます。配線経路や複数台の共通電源が関係しそうなら、設置時の図面や工事記録も用意してください。

まとめ｜症状と安全を確認してから原因を一つずつ切り分ける

判断点を先に確認します。防犯カメラの映像ノイズは、電源、電磁干渉、接触不良だけでなく、照明フリッカー、暗所、通信でも起こります。最初に見え方と発生条件を記録し、危険がなければ電源と接続を一条件ずつ比較します。

焦げ臭さ、変色、異常発熱、水濡れがあれば確認を中止します。改善しない場合は、症状の画像、発生時刻、対象台数、型番、試した条件をまとめ、電源設備かカメラシステムかに合う相談先へ伝えてください。
