防犯カメラのPoE配線をDIYする手順｜スイッチ選定と中止条件

PoE対応の防犯カメラは、LANケーブル1本で通信と給電をまとめられます。既設コンセントからPoEスイッチへ給電でき、安全な場所だけで配線が完結するなら、DIYを検討できます。

最初に、カメラとスイッチのPoE規格、カメラの最大消費電力、スイッチの総給電容量を照合します。配線距離を測る前に、室内で短いLANケーブルを使って仮接続してください。

自分で進めやすいのは、完成品のLANケーブルを通し、地上から安全に固定できる範囲です。ケーブル経路、端部の防水方法、録画機との接続を取扱説明書で確認できることも条件になります。

コンセントの増設や固定配線の変更、高所、足場を確認できない屋根裏、暑さの厳しい場所はDIYから外します。作業条件を一つでも確認できないときは、通線を始めないことが大切です。

PoE配線を始める前にDIYできる範囲を決める

PoEならカメラ付近のコンセントを増設せずに済みますが、設置作業まで自動的に安全になるわけではありません。まず、できる作業と任せる作業を分けましょう。

自分で進めやすい条件

次の条件がそろい、カメラとケーブルの取扱説明書も確認できるなら、PoE配線を自分で進める余地があります。

賃貸住宅や共用部では、穴あけや外壁への固定を始める前に、管理規約や貸主・管理会社の承諾条件も確認します。

専門対応へ切り替える条件

次の作業は、LANケーブルを差すだけの範囲を超えます。無理に続けず、電気工事は資格を持つ電気工事業者、固定や屋外通線は施工経験のある防犯設備業者へ条件を伝えてください。

• コンセントの増設、分電盤、住宅の固定配線へ手を加える作業
• 脚立上で両手を離す、屋根へ上がる、足場を目視できない場所へ入る作業
• 構造材、既設配線、配管の位置を確認できない壁への穴あけ
• 高温の屋根裏や直射日光下など、短時間でも安全を保てない環境での作業

業者へ相談するときは、カメラ型番、設置希望位置、PoEスイッチ位置、壁材、希望する露出・隠蔽配線を伝えると、作業範囲を比較しやすくなります。

防犯カメラのPoE規格と100mの基本

PoEとは「Power over Ethernet」の略で、通常のLANケーブルに電力を乗せて送る技術です。給電するスイッチ側をPSE、電力を受けるカメラ側をPDと呼びます。

af・at・btはカメラとスイッチ双方を照合する

同じ「PoE対応」でも、規格によって供給できる電力が違います。スイッチ側の最大供給電力と、ケーブル損失を見込んだカメラ側の上限を混同しないようにします。

表の数値は規格上の上限であり、カメラが常にその電力を使うという意味ではありません。購入前に、カメラの仕様書で最大消費電力を必ず確認してください。

カメラの必要規格と最大消費電力に対し、PoEスイッチの1ポートが同等以上の規格へ対応しているかを見ます。独自PoEやパッシブPoEは、IEEE準拠PoEと同じ扱いにしません。

LANケーブルは機器間の合計を100m以内で測る

通常のEthernet配線では、PoEスイッチからカメラまでのLAN経路を合計100m以内で計画します。曲がりや引き込みを含む実際の経路を測り、直線距離だけで決めないでください。

ケーブルは、カメラとスイッチが指定するカテゴリー・導体・屋内外条件に合わせます。Category 5e以上でも、細線、損傷、規格不明の中継コネクターがあると、通信や給電が不安定になる可能性があります。

• 100mを超える場合は、延長モードや中継機器を全製品共通の解決策にせず、速度・給電・屋外性能を機器ごとに確認する
• 窓やドアへ挟む配線は、ケーブルの変形、許容曲げ、サッシの開閉を確認し、長期使用を無条件に前提としない

PoEスイッチは規格・総給電容量・ポート数で選ぶ

PoEスイッチは、ポート数だけで選べません。確認する順番は、1ポートの規格、全ポート合計の給電容量、必要なPoEポート数です。

1ポートの規格をカメラ最大消費電力に合わせる

カメラごとに、PoE規格と最大消費電力を確認します。昼間の通常動作だけでなく、赤外線照明、ヒーター、PTZ動作などを含む最大値が仕様書にあれば、その値を使います。

「PoE+対応」と書かれたスイッチでも、すべてのPoEポートが同じ上限とは限りません。高出力ポートの番号や、ポートごとの給電上限も仕様表で確認します。

PoEバジェットは全カメラの最大消費電力で計算する

スイッチ選定で見落としやすいのが「総給電電力（PoEバジェット）」です。8ポートあっても、8台へ同時に必要電力を供給できるとは限りません。

たとえば、最大8Wのカメラを4台つなぐなら、仕様書上の合計は32Wです。スイッチのPoEバジェットが32Wを上回ることを確認し、増設予定があればその分も足します。

接続する全カメラの消費電力の合計がPoEバジェットを超えないよう確認することが大切です。実際の選定では、スイッチの取扱説明書にある同時給電条件や優先ポートも確認してください。

ポート数と設置環境にも余裕を持たせる

PoEポート数はカメラ台数以上を確保し、ルーターや録画機へつなぐアップリンクが別に必要かも確認します。将来の増設予定があるなら、空きポートとPoEバジェットの両方を残します。

PoEスイッチは発熱があるため、密閉した収納や高温多湿の環境への設置は避けましょう。ファンレスかどうかだけで決めず、製品の動作温度と周囲に必要な放熱スペースを優先します。

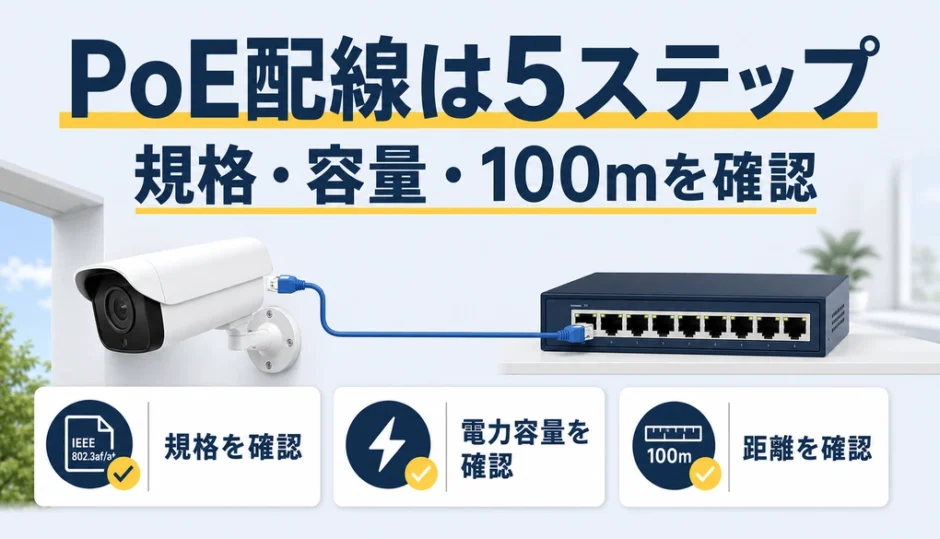

PoE防犯カメラをDIYで配線する5ステップ

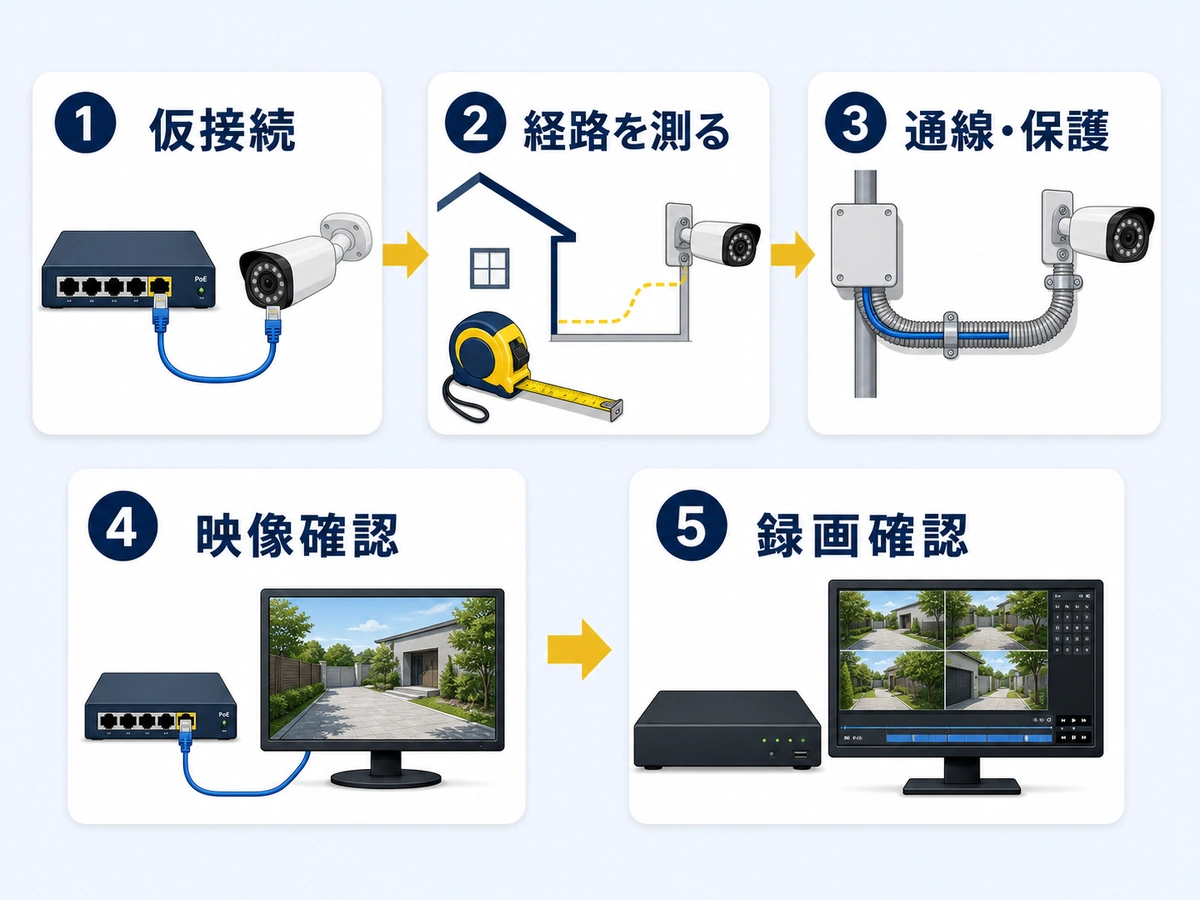

先に室内で仮接続し、最後に録画を再生する順番なら、機器不良と配線不良を切り分けやすくなります。各ステップで説明書と作業条件を確認しながら進めてください。

仮接続で映っていたのに通線後だけ不安定なら、長いケーブル、端部、曲げ、接続点を順番に戻して確認します。原因を決めつけてスイッチを買い直す前に、短いケーブルで再現するか比べましょう。

屋外配線は本体・端部・ケーブル・建物側を分けて防水する

屋外対応カメラでも、カメラ本体の保護性能だけで配線全体の防水は決まりません。RJ45端部、露出ケーブル、壁の貫通部を別々に確認します。

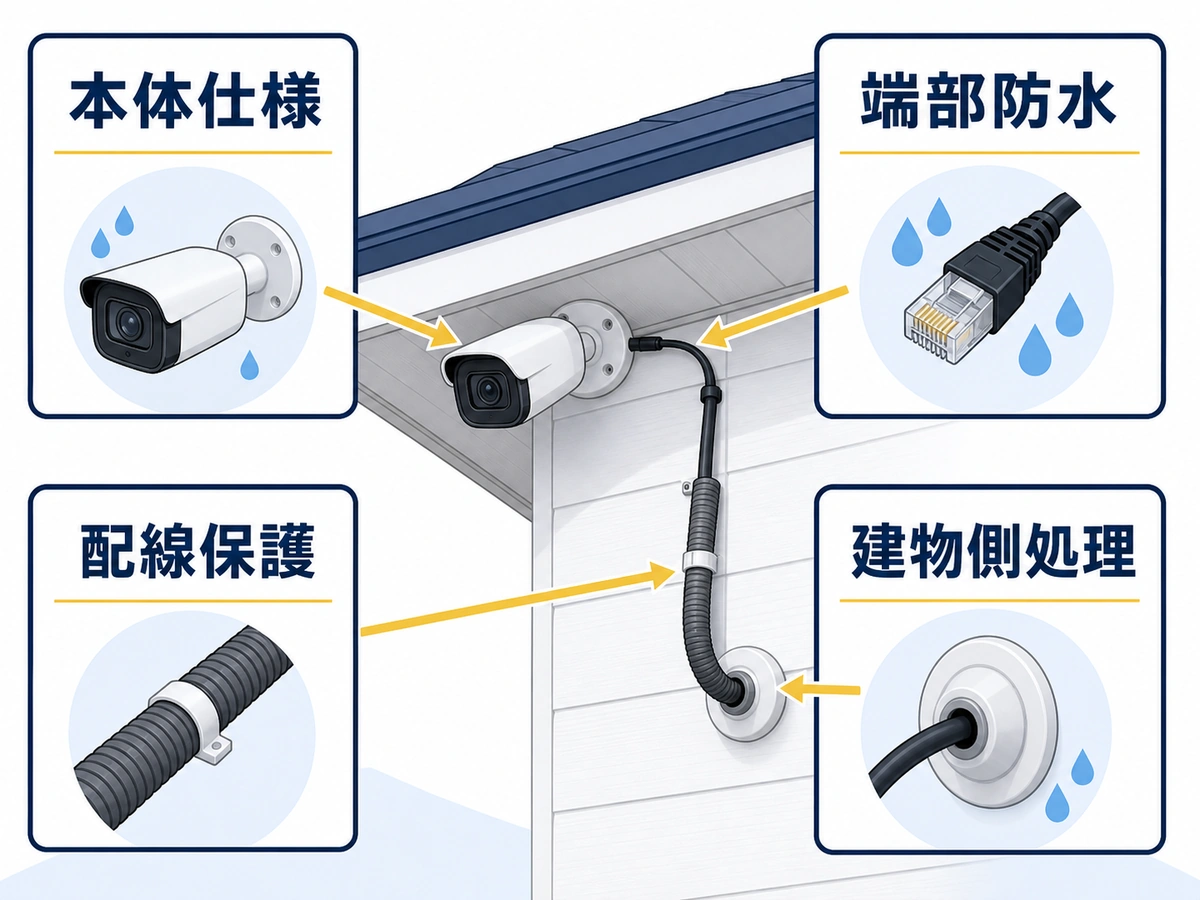

屋外PoE配線では、次の4項目を別々に確認します。

カメラ本体とRJ45端部は別に確認する

IP66などの表記があっても、指定方向へ取り付け、付属部品を説明書どおりに施工することが前提になる製品があります。等級だけで端部を露出できるとは判断しません。

RJ45端部は、カメラ付属の防水コネクターや指定ボックスの有無を確認します。自己融着テープや市販ボックスを使う場合も、製品の説明書と部材の適合を優先してください。

ケーブル保護と建物側の水の入口を確認する

屋外へ露出するケーブルは、屋外対応表示と使用温度を確認し、雨だれや直射日光を避けやすい経路を選びます。モールや保護管は、屋外対応と端部の納まりを確認します。

壁を貫通させる場合は、下地、既設配線、配管、外壁材、水の流れを確認する必要があります。構造を判断できない場合や、賃貸・共用部への穴あけはDIYで進めないでください。

防犯カメラの配線をモールで隠す方法｜屋外用の選び方とDIYの注意点

屋外モールを使う場合は、見た目だけでなく、ケーブルとコネクターが収まる内寸、固定方法、端部の防水を先に確認すると選びやすくなります。

起動・映像・録画を確認してPoE配線を完了する

PoE配線は、カメラのランプが点いた時点では完了ではありません。日中と夜間の映像、時刻、録画、再生まで確認し、施工日と配線経路を写真で残します。

次の状態が出たら通電を続けず、短い既知良品のLANケーブルで再確認します。改善しない場合は、カメラメーカーのサポートか、PoE機器を扱う施工業者へ型番と症状を伝えます。

• カメラが再起動を繰り返す、またはPoEポートの給電が停止する
• RJ45端部に水分、さび、変色、焦げたような跡がある
• ライブ映像は出るのに録画が残らない、時刻が大きくずれる
• 雨や高温の後だけ通信が切れ、同じ症状を繰り返す

購入前は仕様書を並べ、施工前は室内で仮接続し、施工後は録画を再生する。この順番を守れば、PoEスイッチの選び間違いと配線後のやり直しを減らせます。
