防犯カメラのケーブルは、点検口があり、屋根裏の安全な足場と通線ルートを目視でき、既設の電源だけで使える場合にDIYを検討できます。最初にカメラ位置ではなく、点検口・足場・電源・録画機の位置を確認してください。
自分で確認できるのは、製品の仮接続、距離の実測、見取り図の作成、通信ケーブルを無理なく通せるかの判断です。端子が引込口を通るか、屋外に出る区間を保護できるかも、固定や穴あけの前に確かめます。
点検口がない、足を置く場所が見えない、屋根裏が暑く換気しにくい、高所で姿勢を保てない場合は入りません。分電盤・固定配線・コンセントの新設や変更が必要なら、有資格者へ切り替えます。
安全に進められる条件がそろったら、仮接続、ルート記録、通線、屋外部の保護、録画確認の順に進めます。先に確認順を決めておくと、ケーブルが足りない、端子が通らない、固定後に映像が出ないといったやり直しを減らせます。

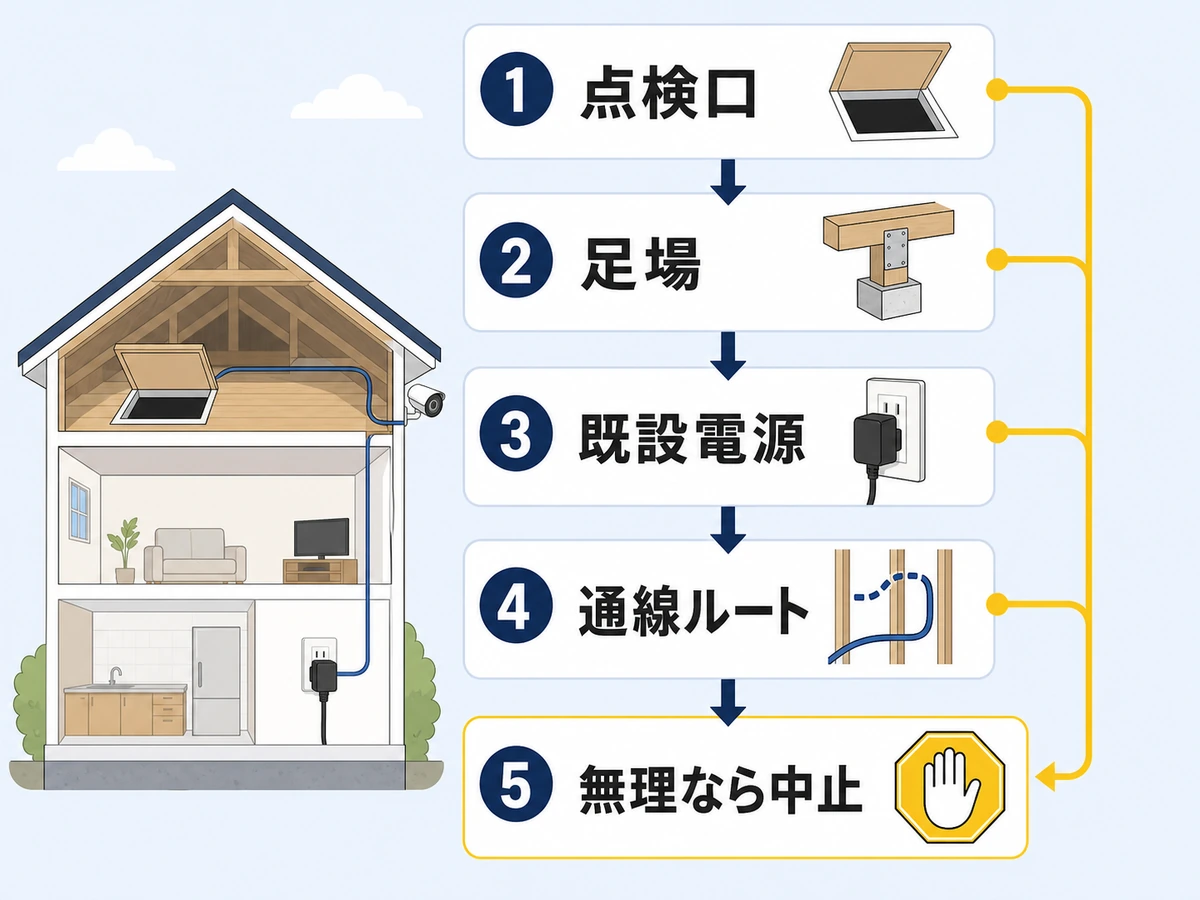

屋根裏配線をDIYできる条件と最初の確認順
屋根裏通線は、外壁にケーブルを長く露出させずに済む方法です。ただし、点検口があるだけでは十分ではありません。設置から録画までを次の順で確認し、1つでも判断できない項目があれば作業を止めます。
- 撮りたい場所を決める：カメラの画角を仮確認し、無理な高所作業にならない位置を選びます。
- 給電方式と録画先を確認する：PoE、ACアダプター、同軸など、製品の接続方法と録画機の位置を説明書で確かめます。
- 点検口と足場を見る：梁など足を置ける構造が見え、点検口から無理なく確認できるかを判断します。
- 引込口と屋根裏経路を探す：構造材、既存配線、配管、断熱材を避けて通せる経路があるかを見ます。
- 屋外部の保護方法を決める：露出区間、接続部、電源部、引込口を分け、製品説明書に合う部材を選びます。
- 仮接続と録画確認をする：固定前に全機器をつなぎ、ライブ映像と録画再生を確認します。
点検口がない・天井裏が極端に狭い・断熱材や梁でどうしても通路が確保できない住宅では、屋根裏通線が現実的でないこともあります。確認できない場所へ体を入れないことが最優先です。
屋根裏通線に必要な道具と部材
道具は「安全確認」「計測・記録」「通線」「屋外保護」「製品接続」に分けると、買い漏れを減らせます。すべてが必要とは限らないため、自宅の経路と付属品を確認してから揃えてください。
| 用途 | 主な道具・部材 |
|---|---|
| 安全確認 | ヘッドライト、手袋、防塵マスク、ヘルメット |
| 計測・記録 | メジャー、スマートフォン、メモ、養生テープ |
| 通線 | 通線ワイヤー、ケーブル索引具、呼び線 |
| 屋外保護 | 適合する保護管、固定具、接続ボックス、引込口処理材 |
| 製品接続 | 指定ケーブル、電源アダプター、録画機、モニター |
通線ワイヤーは配管内へケーブルを引く道具、ケーブル索引具は離れた位置のケーブルを送る・拾うための候補です。経路が見えないからといって、工具だけで構造材や既存配線への干渉を判断できるわけではありません。
ケーブルの先に大きなコネクターが付く製品は、ケーブル径だけでなく端子全体が通るかを実物で確かめます。途中で切断・再結線する前提にせず、付属ケーブルと取扱説明書に沿って計画してください。
Wi-Fiカメラを使う場合でも、電源ケーブルが別途必要な機種があります。「ワイヤレスだから配線不要」と決めず、給電方法、ACアダプターの設置条件、録画方法を先に確認します。
失敗しにくい配線ルートの決め方
給電方式と録画機の位置から両端を決める
配線ルートは、カメラを付けたい場所だけを起点にすると行き詰まりやすくなります。電源や録画機がどこにあるかから逆算し、屋外側と室内側の両端を先に決めます。
基本の流れは、カメラ位置、屋外から屋根裏への引込箇所、屋根裏内の経路、室内への引込位置、録画機・電源です。PoE、同軸、Wi-Fiでは必要なケーブルが異なるため、製品名ではなく接続図を見て判断します。
購入前に、両端を含む経路をメジャーで測ります。ケーブルの長さは、実測した距離に取り回しと接続に必要な余裕を加え、余長の扱いも製品やケーブルの説明に従ってください。
引込口・梁越え・余長を見取り図に残す
点検口から見える梁、断熱材、既存配線、配管を写真に撮り、簡単な見取り図へ書き込みます。ケーブルを固定する候補位置、梁を避ける場所、屋外へ出る位置も記録すると、通線中に方向を見失いにくくなります。
既存のエアコン配管穴などは、用途を妨げず、配管・配線を傷めず、防水処理まで確認できる場合だけ候補にします。通気口を塞ぐ、既存配線と同じ隙間へ無理に押し込むといった流用は避けてください。
新しい穴が必要でも、壁や軒天の裏側に何があるか確認できない場所へは開けません。構造材、電線、配管、防水層への干渉を判断できない時点で、設置業者や建物に詳しい施工会社へ切り替えます。

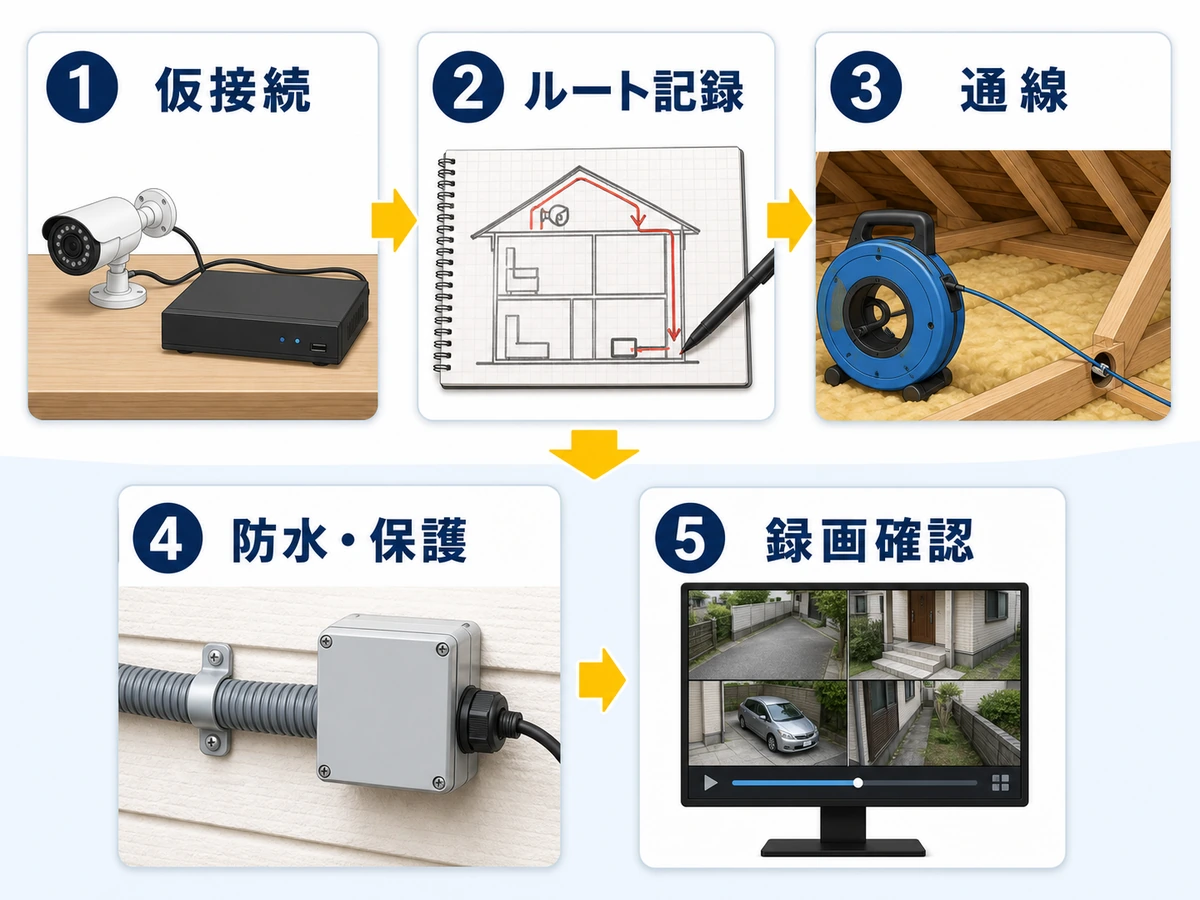

防犯カメラを屋根裏に通線する5ステップ
ルートが決まっても、すぐに固定や穴あけを始めません。製品不良、端子の通過、ケーブル長を先に確かめ、送る側と引く側で声を掛け合える状態を整えてから進めます。
カメラ、指定ケーブル、電源、録画機、モニターを説明書どおりにつなぎます。ライブ映像だけでなく、録画して再生できることまで確認します。
点検口、引込口、梁を避ける位置、室内側の出口を写真と見取り図に残します。ケーブル本体と端子が予定経路を通るかも実物で照合します。
送る側は引っ掛かりを監視し、引く側は強い抵抗を感じたら止めます。断熱材の上に乗らず、足場を確認できない場所へ体を伸ばさないでください。
露出区間、コネクター、電源部、引込口を別々に確認します。保護管や接続ボックス、防水部材は、使用環境と製品説明書に合う物を使います。
固定後にライブ映像、録画再生、日時、夜間映像を確認します。通知機能がある場合は通知も試し、ケーブルのたるみ、接続部、引込口を見直してルート写真を保管します。
屋外に出る配線・接続部・引込口を分けて守る
屋外対応カメラでも、本体とケーブル端部、ACアダプターが同じ防水条件とは限りません。本体・端部・電源部を分けて確認し、製品説明書の設置条件と付属の防水部材に従います。
屋外に露出する区間
屋根裏からカメラまでの短い区間でも、ケーブルが日光、雨、風、接触を受ける位置なら保護が必要です。屋外対応の保護管や固定具を選び、垂れ下がりや鋭い折れを作らないようにします。
固定具は外壁材に合う物を選びます。配線保護より先に外壁へ穴を増やすと、下地や防水の判断が別に必要になるため、見えない場所へ自己判断でビスを打たないでください。
コネクターと電源部
コネクターは、適合する接続ボックスやメーカー指定部材へ収めます。テープを巻けばどの製品でも防水できるとは考えず、端部の形状、付属パッキン、ケーブルの出口方向を説明書で確認してください。
ACアダプターや電源接続部が非防水の機種では、カメラ本体が屋外対応でも同じ場所へ露出できません。屋内側へ収めるか、メーカーが認める収納方法を選びます。
壁や軒天の引込口
引込口は、ケーブルを通すだけで終わりません。雨水の流れ、ケーブルの向き、隙間、防虫、既存の防水層を確認し、壁材と使用場所に合う処理材を選びます。
処理後は、屋外側と屋根裏側の両方を写真に残します。雨の後や定期点検時に、ひび、浮き、結露、接続ボックス内の湿気がないか比べられるようにしておくと変化に気づきやすくなります。
屋外区間をモールや保護管で隠す方法は、壁材、固定方法、接続部の位置でも変わります。露出区間の取り回しを詳しく比べたい場合は、次の関連記事で確認できます。
ここから先はDIYを止めて相談する
分電盤まわりや既存の電線への直結など、電気回路に手を加える作業は、DIYで判断せず有資格者や施工業者に確認してください。通信ケーブルを通す作業と、建物側の電気配線を変更する作業は分けて考えます。
次の条件では、道具があっても作業を続けません。中止した後は、電源工事なら電気工事士、カメラ位置・通線・防水を含むなら防犯カメラ設置業者や建物に詳しい施工会社へ相談します。
- 点検口がなく、新しく天井を開口しなければ屋根裏を確認できない
- 梁などの足場が見えず、断熱材や天井材へ体重をかける必要がある
- 既存配線・配管・構造材の位置が分からないまま穴を開ける必要がある
- 分電盤、固定配線、コンセントの新設・移設・電線接続が作業に含まれる
- 屋根裏が暑い、換気しにくい、体調が悪い、高所で安定した姿勢を保てない
夏の屋根裏は高温になりやすく、暑さの負担は気温だけでなく湿度、風通し、周囲からの熱、作業強度でも変わります。「短時間だから大丈夫」と決めず、暑いと感じる条件では涼しい時期へ延期してください。
相談時は、カメラと録画機の型番、給電方式、設置候補の写真、点検口から見える範囲、見取り図を共有します。どこまで自分で確認済みか、固定配線や新しい穴が必要かも伝えると、作業範囲を比べやすくなります。
屋根裏配線は通線前の確認でやり直しを減らす
防犯カメラの屋根裏配線は、ケーブルを引く技術だけで決まりません。通線前に条件を確認できることがDIYの前提です。点検口、安全な足場、給電・録画方式、引込口、端子の大きさ、屋外保護を順に確かめてください。
条件がそろう場合は、仮接続、見取り図、通線、保護、録画確認の順に進めます。1つでも確認できない条件があれば穴を開けず、写真と型番を揃えて有資格者や設置業者へ相談する判断に切り替えてください。
