防犯カメラを屋外に設置したいけれど、配線が丸見えになるのは避けたい。そんな悩みを抱える方は少なくありません。
見栄えの問題だけではありません。むき出しの配線は断線や劣化のリスクも高まります。
プロの取り回し術を知れば、初心者でも美観と安全性を両立した配線設計ができます。この記事では、屋外カメラの配線を隠すための具体的なルート設計と施工のポイントを、実務に基づいた情報とともにお伝えします。
なぜ配線を隠すべきなのか？見た目だけの問題ではない
屋外に設置する防犯カメラの配線を露出させたままにすると、紫外線による劣化や雨水の浸入、いたずらによる断線といったリスクにさらされます。
専門業者によると、配線トラブルの多くは接続部の浸水や露出配線の損傷が原因とされています。特に接続部分は水が入りやすく、接触不良を起こしやすい箇所です。
電源方式によっても配線の扱いは変わります。AC式は100V電源を使うため電気設備技術基準の対象となり、PoE方式はLANケーブル1本で給電と通信を兼ねるため配線本数を減らせます。ソーラー式は配線不要ですが設置場所が限られます。
取り回し設計を考える際は、まず採用する電源方式を明確にすることが重要です。
建物のラインを活かせば配線は目立たなくなる

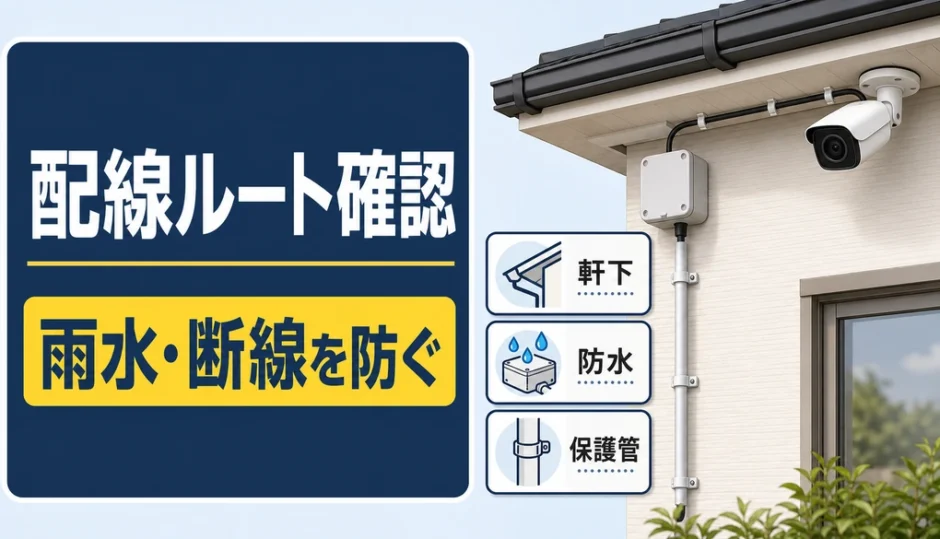

屋外カメラの配線取り回しで最も効果的なのが、既存の建築ライン、つまり雨樋や外壁の目地、軒下に沿わせる方法です。
雨樋の裏側や軒下の影に配線を這わせることで、正面からの視線を大幅に減らせます。
専門業者によると、配線ルートは縦直線を優先し、経路を簡潔にするのが基本です。最短距離が必ずしも目立たないとは限りません。
むしろ建物の構造に沿った自然な経路を選ぶことで違和感のない仕上がりになります。

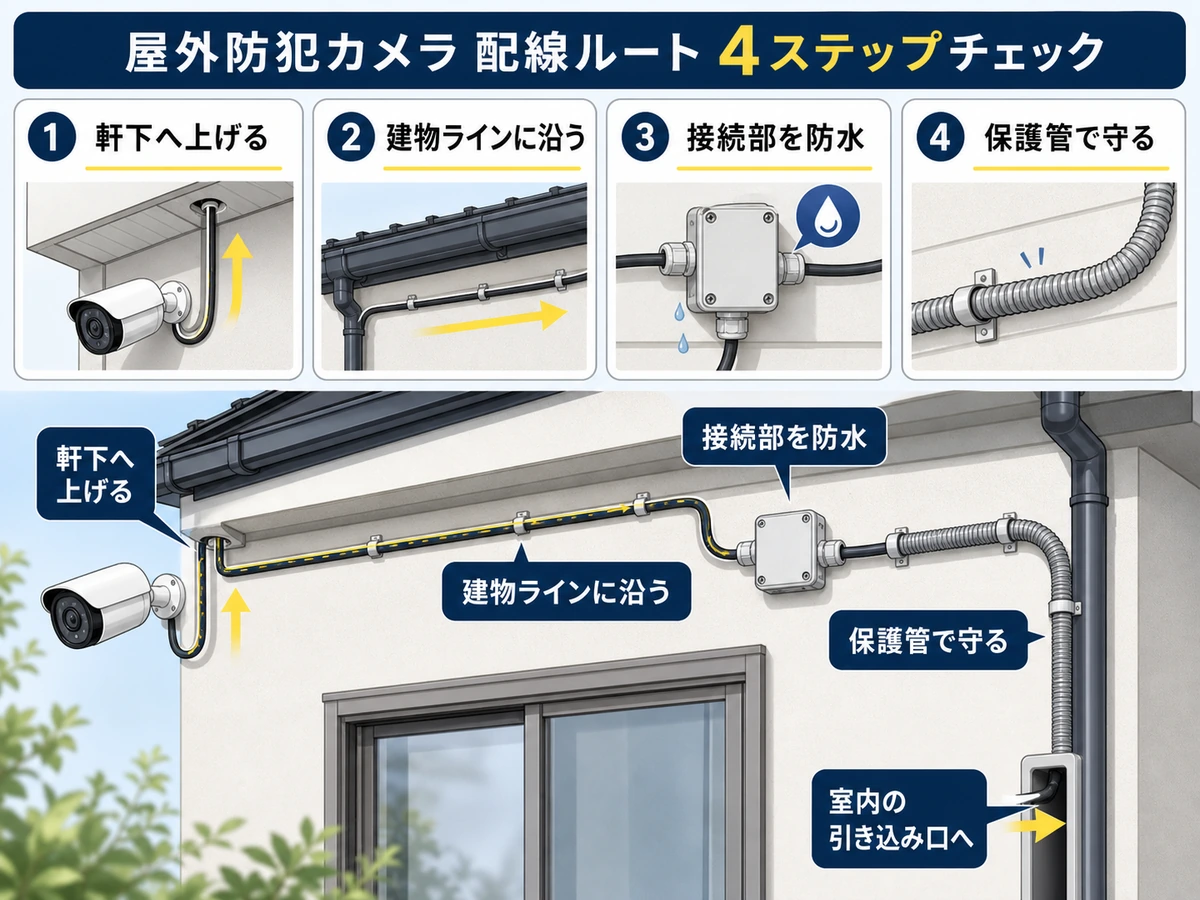

カメラから電源までの配線を一度軒下まで立ち上げ、そこから横方向に移動させる。斜めに直線で引くよりも、こうした経路の方が目立ちにくいケースもあります。
フェンスやポールがある場合はそれらを活用し、動線が交差する部分や車両の通行部分のみを地中に埋設する組み合わせ施工も実務では用いられています。
ただし地表付近はいたずらや物理的な衝撃による断線リスクが高いため、高さ3.0〜4.5m以上を目安に配線する基準例も存在します。
外壁貫通と防水処理は「雨仕舞い」が命
屋外から屋内に配線を引き込む際、外壁に穴を開ける貫通工事が必要になる場合があります。
この貫通部の処理が不十分だと、雨水が壁内に浸入し、カメラだけでなく建物自体にもダメージを与えかねません。
専門業者が推奨する方法は、スリーブを使用し、貫通穴をシーリング材で埋め、配線にドリップループと呼ばれる下向きのカーブを形成することです。
スリーブとは保護管のことで、穴を通すケーブルを保護します。ドリップループは雨水が配線を伝って穴に入り込むのを防ぐ仕組みで、屋外配線では必須のテクニックとされています。
穴の位置も、雨の流れや外観への影響を考慮して決める必要があります。
接続部はむき出しにせず、IP66以上の防水ボックス内に収納するのが基本です。IP66とは防塵防水の国際規格で、粉塵が内部に侵入せず、あらゆる方向からの強い噴流水にも耐える性能を示します。
ビニールテープだけの簡易防水では長期的な耐候性に限界があります。防水ボックスとケーブルグランドを併用することで、多重の防水対策が可能になります。ケーブルグランドとは配線を防水ボックスに引き込む際に使う防水コネクタです。
配線保護に欠かせない管やモールの選び方
屋外用ケーブルであっても、露出したままでは紫外線や機械的損傷によって劣化が進みます。
公共工事標準仕様書では、屋外配線は電線管やモールで保護することが標準的施工として規定されています。
代表的な保護材にはPF管、金属製電線管、屋外用モールがあります。PF管は合成樹脂製の柔軟な管で、曲げやすく壁面に沿った配線に適しています。金属製電線管は耐久性が高く、機械的強度が必要な箇所に使用されます。屋外用モールは後付けしやすく、壁面の色に合わせて目立ちにくくできます。
メーカーによると、IPカメラで使用されるLANケーブルには曲げ半径の規定があり、急激に折り曲げると通信不良の原因になります。配線長は最大100m程度を目安とする必要があり、距離条件を守らないと信号品質が低下します。
固定する際は、たるみや過度な張りを避け、適切な間隔で固定金具を使用することが重要です。固定が不十分だと風や振動で配線が揺れ、断線の原因となります。
DIYか業者依頼か？判断のポイントは総コスト
屋外カメラの配線取り回しを自分で行うか、業者に依頼するかは多くの人が迷うポイントです。
DIYの場合、材料費と工具費、そして数時間の施工時間で済みます。専門業者によると工事費は配線長、高所作業の有無、埋設の有無によって大きく変動します。
見積もりを依頼する際は、配線工事一式という曖昧な表記ではなく、以下の項目を明示確認することが必要です。
- 配線ルートの種別（露出、埋設、管内など）
- 防水ボックスや保護管などの部材使用
- 将来的なカメラ増設への対応余裕
低電圧だから安全という誤解も要注意です。電気設備技術基準では低圧配線であっても絶縁や接続に関する要件が定められており、短絡、発熱、浸水による故障や感電のリスクがあります。
防水処理の不良はカメラだけでなく接続された機器全体の故障につながる可能性があるため、再施工リスクを含めた総コストで判断することが重要です。
まとめ：取り回しの良し悪しが長期的な信頼性を決める
屋外カメラの配線を隠すプロの取り回し術は、単に美観を追求するだけでなく、断線や劣化を防ぐための実践的な技術です。
建物の構造ラインを活かしたルート設計、防水ボックスとドリップループによる浸水対策、管やモールによる物理的保護。これらを組み合わせることで、見栄えと長期信頼性を両立した配線が実現します。
電源方式や信号方式によって取り回し条件は異なりますが、基本となる考え方は共通しています。不確かな施工は後々のトラブルにつながるため、自信がない場合は専門業者への相談も選択肢の一つです。
この記事で紹介したポイントを参考に、安全で美しい屋外カメラ配線を実現してください。
